Kapaklara Erişim İçin Tam Kılavuz: Türler, Kurulum ve İpuçları

bir erişim kapağı Çevredeki yapıları yıkmaya gerek kalmadan, gezinme alanları, tavan arası boşlukları, mekanik bölmeler veya kullanım alanları gibi gizli alanlara girişi sağlayan, zemine, tavana, duvarlara veya çatılara yerleştirilmiş bir panel, kapı veya açıklıktır. Doğru erişim kapağı, saatlerce süren maliyetli bakım çalışmalarından tasarruf etmenizi sağlar ve gizli mekanik ve elektrik sistemlerine ilişkin birçok bina yönetmeliğinde yasal olarak zorunludur. Bu kılavuz, tüm ana türleri, bunları yöneten standartları, uygulamanız için doğru kapağın nasıl seçileceğini ve kurulum ve bakım için en iyi uygulamaları kapsar.

Erişim Kapağı Nedir ve Neden Önemlidir?

Erişim kapakları, işgal edilen alanlar ile gizli altyapı arasında geçiş kapısı görevi görür. Sıhhi tesisat kapatma vanaları, elektrik bağlantı kutuları, HVAC kanalları ve yapısal inceleme noktalarının tümü rutin servis için kapaklara güvenir. Bunlar olmadan, her bakım çağrısı bitmiş yüzeylerin yırtılmasına neden olur ve bu da orijinal ambar fiyatını hızla beş veya daha fazla kat aşan onarım maliyetlerine eklenir.

Kolaylığın ötesinde, erişim kapakları kritik güvenlik ve kod işlevlerini yerine getirir:

• Uluslararası İnşaat Yasası (IBC) Bölüm 1209, gezinme alanları ve çatı katları için erişim açıklıkları gerektirir.
• NFPA 96, ticari mutfak egzoz sistemlerinde erişilebilir panelleri zorunlu kılar.
• UL listesinde yer alan yangına dayanıklı kapaklar, zemin/tavan düzeneklerinde gerekli yangına dayanıklılık derecelerini korur.
• OSHA 29 CFR 1910.23, zemin açıklıklarını ve çalışanları korumak için gereken korkulukları veya kapakları kapsar.

Ticari binalarda, uyumlu erişim kapaklarının sağlanamaması, denetimlerin başarısız olmasına, proje gecikmelerine ve ciddi cezalara yol açabilir; sıkı yaptırımların olduğu yargı bölgelerinde bazen ihlal başına 10.000 doları aşabilir.

Ana Erişim Kapağı Türleri

Erişim kapakları öncelikle montaj konumlarına ve o ortamın performans gereksinimlerine göre kategorize edilir. Bu kategorileri anlamak, her spesifikasyon kararının başlangıç ​​noktasıdır.

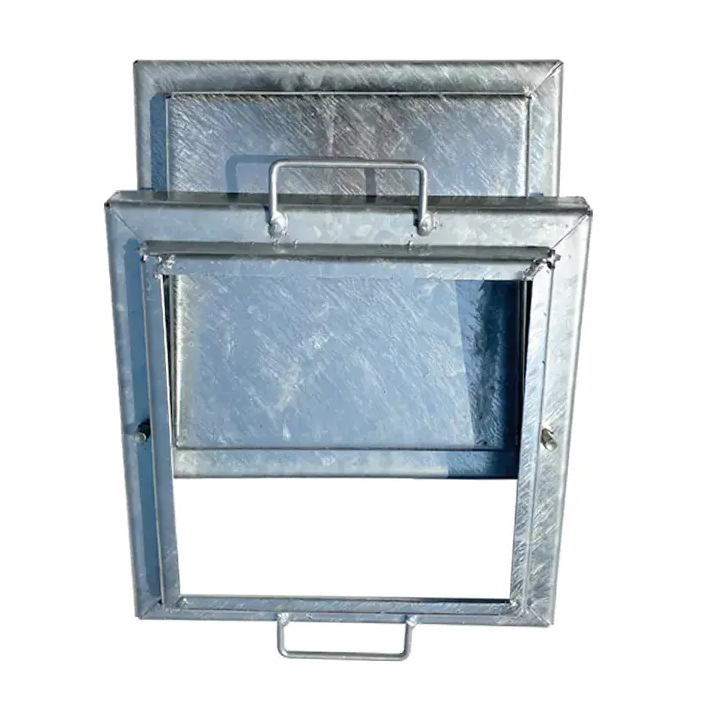

Zemin Erişim Kapakları

Zemin kapakları yaya trafiğine ve endüstriyel ortamlarda forklift yüklerine dayanacak şekilde tasarlanmıştır. Çevreleyen yüzeyle aynı hizada oturacak şekilde gömme kapaklı olarak üretilirler. Yaygın çerçeve malzemeleri arasında sıcak daldırma galvanizli çelik (dış mekan veya ıslak alanlar için) ve alüminyum (ağırlığa duyarlı uygulamalar için) bulunur. Ticari bir bina için standart tek yapraklı zemin kapağı tipik olarak 24 × 24 inç boyutlarındadır, ancak büyük ekipman erişimi için 96 × 96 inç'e kadar özel boyutlar da mevcuttur.

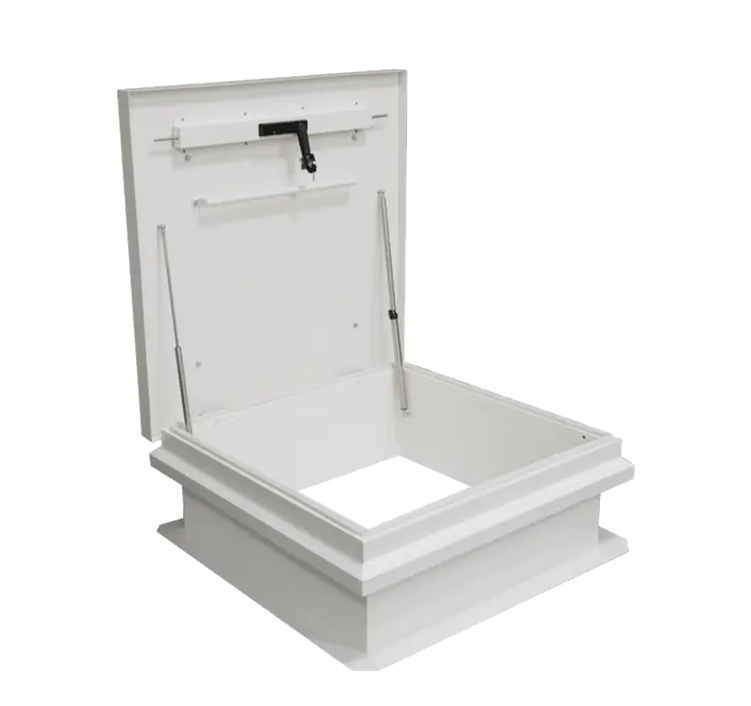

Çatı Erişim Kapakları

Tavan kapakları, HVAC bakımı, anten servisi ve acil durum çıkışı için çatılara güvenli, hava koşullarına dayanıklı erişim sağlar. Su geçirmez olmalı, yoğuşmayı önlemek için termal olarak kırılmalı ve rüzgarın yükselmesine direnecek kadar güçlü olmalıdırlar. ANSI/SPRI WH-1, çatı kapaklarındaki rüzgar kaldırma direncine yönelik endüstri standardıdır. İyi tanımlanmış bir tavan kapağı, bir sıkıştırma yayı destek mekanizması içerir; çoğu model, saatte 50 mil hıza kadar rüzgarlara dayanıklı bir açık tutma koluyla kapıyı 75° açık tutar.

Duvar ve Tavan Erişim Panelleri

Bu paneller konut ve ticari iç mekanlarda gizli sıhhi tesisat, elektrik ve HVAC bileşenlerine ulaşmak için kullanılır. Alçıpan boncuk çerçeveleri, panelin çevredeki duvara uyacak şekilde sıvanmasına ve boyanmasına olanak tanıyarak neredeyse görünmez olmasını sağlar. Standart konut boyutları 12 × 12 inç, 14 × 14 inç ve 22 × 30 inçtir (ikincisi, çoğu koda göre personel girişi için önerilen minimum boyuttur).

Yangına Dayanıklı Erişim Kapakları

Yangına dayanıklı ambarlar, UL 10B (pozitif basınç) veya UL 10C (nötr basınç) standartlarına göre test edilir ve çevredeki düzeneğe uygun olarak saatlik (tipik olarak 1 saatlik veya 1,5 saatlik) derecelendirmelere atanır. Duman ve alevin yayılmasını önlemek için yüksek sıcaklıklarda genişleyen şişen contalar içerirler. Yangına dayanıklı bir düzeneğe derecelendirilmemiş bir panelin takılması, tüm düzeneğin listesini geçersiz kılabilecek bir kod ihlalidir.

Hava Geçirmez ve Yalıtımlı Kapaklar

Enerji tasarruflu binalarda ve soğuk iklim uygulamalarında kullanılan bu kapaklar, sürekli çevre contalarına ve tipik olarak R-5 ile R-20 arasında değişen R değerlerine sahip sert yalıtım çekirdeklerine sahiptir. Pasif ev veya net sıfır projelerinde, yalıtılmamış bir tavan arası kapağı, toplam ısı kaybının orantısız bir payına neden olabilir - araştırmalar, 22 × 30 inçlik tek bir yalıtımsız ambarın, 9 ft2'lik yalıtımsız bir duvar bölümü kadar ısı kaybedebileceğini göstermektedir.

Erişim Kapağı Türlerinin Karşılaştırılması

Anahtar Seçim Kriterleri

Yanlış kapağın seçilmesi kod ihlallerine, zamanından önce arızaya veya yetersiz erişime yol açar. Herhangi bir ürünü belirtmeden önce aşağıdaki faktörleri değerlendirin.

Yük Gereksinimleri

Yaya alanlarındaki zemin kapakları minimum 300 lb canlı yük kapasitesine ihtiyaç duyar. Araç alanları, H-20 karayolu yüklemesine (aks başına 32.000 lb'ye kadar) uygun ambar kapakları gerektirir. Yapısal çerçeve derinliği değerler arasında önemli ölçüde değiştiği için daima boyuttan önce yük sınıfını belirtin.

Malzeme ve Korozyon Direnci

Malzeme seçimi maruz kalma ortamına bağlıdır:

• Çelik (sıcak daldırma galvanizli): İç mekan ve korunaklı dış mekan uygulamaları için en ekonomik; çoğu ticari proje için uygundur.
• Alüminyum: Hafif ve doğal olarak korozyona dayanıklı; ağırlığın önemli olduğu kıyı ortamları ve çatı uygulamaları için tercih edilir.
• Paslanmaz çelik (304 veya 316): Gıda işleme tesislerinde, deniz ortamlarında ve kimyasal tesislerde gereklidir; önemli ölçüde daha pahalıdır ancak onlarca yıllık hizmet ömrü sunar.
• GRP/fiberglas: İletken olmayan ve korozyona dayanıklı; Elektrik trafo merkezlerinin yakınında veya son derece agresif kimyasal ortamlarda kullanılır.

Açılış Boyutu ve Açıklık

Personel erişimi için net açıklık (çerçeve dış çapı değil), IBC ve çoğu yasal yasaya göre en az 22 × 30 inç olmalıdır. Ekipman erişiminin, geçmesi gereken en büyük bileşene göre boyutlandırılması gerekir; ekipman zarfının her tarafına minimum 4 inç boşluk ekleyin. Kaba açıklığı dikkatlice ölçün; çerçeve flanşları tipik olarak nominal kapak boyutuna yan başına 2-4 inç ekler.

Güvenlik ve Kilitleme

Kamuya açık veya yarı kamusal alanlardaki erişim kapakları, kurcalamaya dayanıklı donanıma sahip olmalıdır. Seçenekler arasında anahtarlı silindir kilitler, yaylı çarpma kilitler ve asma kilit kilitleri yer alır. Kritik altyapılarda (su arıtma, enerji trafo merkezleri), kapaklar sıklıkla çift kilitleme mekanizmalarına ve gözetleme önleyici kenarlara sahiptir. Çıkış gerekliliklerine tabi olan çatı kapakları için, IBC Bölüm 1010 kapsamında anahtarsız olarak içeriden açılan panik donanımı zorunludur.

Termal ve Akustik Performans

Şartlandırılmış binalarda, yalıtılmamış bir ambar, doğrudan enerji kaybına neden olur. ASHRAE 90.1-2022 ile uyumluluk için, İklim Bölgeleri 3-8'deki tavan arası ve gezinme alanı kapakları artık çevredeki montajla eşleşen minimum yalıtım değerlerini karşılamalıdır. STC dereceleri 35 ile 52 arasında olan akustik dereceli kapaklar, ses yalıtımının kritik olduğu kayıt stüdyoları, tıbbi tesisler ve sunucu odaları için belirtilmiştir.

En İyi Kurulum Uygulamaları

İyi belirlenmiş bir kapak bile zamanından önce arızalanacak veya yanlış takıldığında güvenlik tehlikeleri yaratacaktır. Güvenilir uzun vadeli performans için bu yönergeleri izleyin.

Kaba Açılış Hazırlığı

Kaba açıklık kare şeklinde olmalı ve 4 ft'in üzerinde 1/8 inç'e kadar dik olmalıdır. Zemin kapakları için beton bordürler, çerçeve yerleştirilmeden önce en az 28 gün kürlenmeli veya boşlukları doldurmak için büzülmeyen harç kullanılmalıdır. Çatı kapakları için, su girişini önlemek amacıyla NRCA yönergelerine göre kaldırım yüksekliği bitmiş çatı kaplama yüzeyinin en az 8 inç üzerinde olmalıdır.

birchoring and Frame Setting

birchor bolts or weld plates must be sized to transfer the design loads into the surrounding structure. A common error is anchoring floor hatch frames to non-structural topping slabs rather than the structural slab beneath — this can result in frame settlement or rotation under load. For masonry applications, use stainless steel or hot-dipped galvanized anchors to prevent galvanic corrosion at the connection point.

Hava Koşullarına Dayanıklı Çatı Kapakları

Çatı kapağı sızıntılarının en sık görülen nedeni, kusurlu bir kapaktan ziyade çatı kaplama membranıyla hatalı entegrasyondur. Membran, çatı kaplama üreticisinin gereksinimlerine göre kaldırımın üzerine binmeli ve tipik olarak minimum 6 inç dikey bacak olmalıdır. Tüm köşelere ve dikişlere yanıp sönen bant uygulayın. Kaldırım-güverte birleşimini kapatmak için asla yalnızca kalafata güvenmeyin.

Donanım Ayarı ve Testi

Kurulumdan sonra çalışan her bileşeni test edin:

1. Kapağın serbestçe açıldığını ve açık tutma kollarının belirtilen açıda pozitif şekilde kenetlendiğini doğrulayın.
2. Birlikte verilen anahtarlarla tüm kilitlerin sorunsuz çalıştığını doğrulayın.
3. Çevre contalarının eşit şekilde sıkıştırılmasıyla kapağın düz bir şekilde kapanıp kapanmadığını kontrol edin.
4. Yay destekli kapaklar için, yay gerilimini, kapağın açılması için 30 lb'den fazla kuvvet gerektirmeyecek şekilde ayarlayın (ANSI/BHMA A156.19 yönergelerine göre).
5. Kurulumu fotoğraflarla belgeleyin ve binanın bakım dosyası için ambar modelini, boyutunu ve donanım ayrıntılarını kaydedin.

Bakım Programı ve Muayene Noktaları

Rutin bina bakımı sırasında erişim kapakları genellikle gözden kaçırılır ve bu da menteşelerin sıkışmasına, korozyona uğramış çerçevelere ve contaların zarar görmesine yol açar; bunların tümü mümkün olan en kötü anda keşfedilir. Yapılandırılmış bir denetim programı acil arızaları önler.

Üç Aylık Kontroller

• Menteşeleri ve mandal mekanizmalarını kuru bir PTFE yağlayıcıyla yağlayın (tozu çeken yağ bazlı yağlayıcılardan kaçının).
• Contalarda çatlak, sıkışma seti veya eksik kısım olup olmadığını kontrol edin.
• Açık tutma kollarının doğru şekilde kilitlendiğini ve serbest bırakıldığını doğrulayın.

birnual Checks

• Çerçeve-alt tabaka bağlantılarını korozyon veya gevşeme açısından inceleyin.
• Tavan kapakları için kaldırım kenarını ve membran bindirmesini kaldırma, çatlama veya ayrılma açısından kontrol edin — Tavan kapağı sızıntılarının %60'ından fazlası yanıp sönen sonlandırma noktalarından kaynaklanmaktadır , kapağın kendisinde değil.
• Yangına dayanıklı kapakların kendiliğinden kapanma işlevini test edin ve şişen contaların sağlam olduğunu doğrulayın.
• Kilit silindirlerinin doğru anahtarı kabul ettiğini ve uyumlu olmayan donanımla değiştirilmediğini doğrulayın.

Tamir Yerine Ne Zaman Değiştirmeli?

Aşağıdaki durumlarda kapağı değiştirin: çerçeve tamamen korozyon veya yapısal deformasyon gösteriyorsa; donanım ayarından sonra kapı artık aynı hizada kapanmıyor; yangına dayanıklılık etiketi eksik veya okunamıyor (montaj UL listesini kaybediyor); veya kapak, doluluk durumunuz için mevcut kod gerekliliklerinden önce gelir. Standart bir ticari ambarın değiştirme maliyeti (tip ve boyuta bağlı olarak genellikle 200 ila 1.500 ABD Doları) uyumlu olmayan veya arızalı bir birimin maruz kalabileceği sorumluluktan çok daha azdır.

Kaçınılması Gereken Yaygın Hatalar

Deneyimli yükleniciler ve tesis yöneticileri hâlâ aynı tekrarlanan hatalarla karşılaşıyor. Bunları önceden bilmek maliyetli yeniden çalışmaları önler.

• Net açılmayı onaylamadan nominal boyuta göre belirtme: "24 × 24" zemin kapağı, çerçeveden sonra yalnızca 21,5 × 21,5 inçlik net bir açıklığa sahip olabilir. Her zaman ürün veri sayfasındaki net açıklığı doğrulayın.
• Dış mekanda bir iç panelin kullanılması: Standart alçıpan paneller neme maruz kalma açısından derecelendirilmemiştir. Kapalı bir dış mekan bile en azından EPDM contalı galvanizli çelik veya alüminyum ünite gerektirir.
• Yangına dayanıklı aksamlarda UL etiketinin dikkate alınmaması: Listelenmemiş "benzer" bir ürünün değiştirilmesi, montaj derecelendirmesini geçersiz kılar ve yangın kaybı iddiası durumunda sorumluluk doğurur.
• Düşmeye karşı koruma planı olmadan çatı kapaklarının takılması: OSHA 1926.502, kurulum sırasında çatı açıklıklarının korunmasını gerektirir. Bir tavan kapağı, korumasız kenarlar için korkuluk gereksinimini tek başına karşılamaz; genellikle ayrı korkuluklara veya güvenlik kafeslerine ihtiyaç duyulur.
• Çatı kaplama yüklenicisi ile koordinasyonu unutmak: Ambar bordürleri membran takılmadan önce ayarlanmalıdır. Bitmiş bir membrana bir bordürün güçlendirilmesi neredeyse her zaman su yalıtımı bütünlüğünden ödün verir.

Belirli Uygulamalardaki Erişim Kapakları

Konut Evleri

Konut inşaatında en kritik kapak konumları çatı katı (IRC R807.1'e göre minimum 22 × 30 inç net açıklık), gezinme alanı (IRC R408.4'e göre minimum 18 × 24 inç) ve tesisat vanalarının arkasındaki banyo veya mutfak erişim panelleridir. Çevreleyen yalıtımla eşleşen bir R değerine sahip yalıtımlı tavan arası kapakları, ısı kaybını azaltır ve İklim Bölgeleri 4 ve üzeri enerji mevzuatı tarafından giderek daha fazla zorunlu kılınmaktadır.

Ticari ve Kurumsal Binalar

Daha büyük binalar, tasarım aşamasında planlanan koordineli bir ambar matrisine dayanır. Makine mühendisleri genellikle sözleşme belgelerinin bir parçası olarak yansıtılan tavan planlarında ve kat planlarında ambar konumlarını belirtir. Örneğin orta büyüklükte bir hastane, sıhhi tesisat, tıbbi gaz, elektrik ve HVAC sistemlerine hizmet veren 200'den fazla ayrı erişim panelini içerebilir; bunların her biri, çevresindeki düzeneğin performans gereksinimlerine uyacak şekilde seçilmiştir.

Endüstriyel ve Altyapı Tesisleri

Atık su arıtma tesisleri, elektrik santralleri ve tüneller, sürekli yaya trafiğine, kimyasal maddelere maruz kalmaya ve ara sıra araç yüklerine dayanacak şekilde inşa edilmiş ağır hizmet tipi zemin kapakları kullanır. Çerçevenin etrafındaki girintili drenaj kanalları su sızmasını önler. OSHA 1910.146 tarafından düzenlenen kapalı alan girişi (CSE) senaryolarında, ambar açıklığı boyutları ve yaklaşma geometrisi, bağımsız solunum aparatı da dahil olmak üzere tam KKD ile girişe uygun olmalıdır.
