Dikdörtgen Erişim Paneli Kılavuzu: Boyutlar, Malzemeler ve Kurulum İpuçları

Dikdörtgen erişim paneli, modern inşaatın en sessiz çalışma alanlarından biridir. Duvar veya tavanla aynı hizada durur, neredeyse hiç dikkat çekmez ve bir gün bakım ekibini sadece bir vanaya, dampere veya bağlantı kutusuna ulaşmak için bitmiş yüzeyde delik açmaktan kurtarır. Bu panelleri 2005'ten beri üretiyoruz ve alıcılardan, müteahhitlerden ve mühendislerden duyduğumuz sorular son derece tutarlı: Hangi boyuta ihtiyacım var, hangi malzemeyi seçmeliyim, yangına dayanıklı olması gerekiyor mu ve gerçekte nasıl giriyor?

Bu kılavuz bu soruları sade bir dille yanıtlıyor. İster katalog hazırlayan bir ithalatçı olun, ister otel donanımını fiyatlandıran bir yüklenici olun, ister bir spesifikasyonu kontrol eden bir mühendis olun, aynı prensipler geçerlidir. Çerçeveyi, panel kanadını ve açıklık boyutunu doğru şekilde ayarladığınızda işin geri kalanı sorunsuz bir şekilde tamamlanır.

Dikdörtgen Erişim Paneli Nedir?

En basit haliyle dikdörtgen erişim paneli, gizli bina hizmetlerine kontrollü erişim sağlayan, menteşeli, sürgülü veya çıkarılabilir kapılı çerçeveli bir açıklıktır. Dikdörtgen, duvar ve tavan işlerinde hakimdir çünkü alçıpan, alçıpan ve asma tavan döşemelerinin gerçekte monte edildiği modülleri takip eder.

Her panel, ne kadar basit görünürse görünsün, beş bölümden oluşur:

• Duvara, tavana veya kanala sabitlenen bir çerçeve.
• Katı metal, alçıpan veya kompozit olabilen bir kapı veya kanat.
• Gizli, piyano tarzı veya tamamen çıkarılabilir menteşe sistemi.
• Temel itme kilidinden anahtarlı kam kilidine kadar bir kilit veya mandal.
• Şişen şeritler, akustik contalar veya nem contaları gibi sızdırmazlık bileşenleri.

Uygulamada en önemli şey iki ailedir. Yüzeye monte paneller bitmiş yüzeye oturur ve yenileme çalışmaları için idealdir. Genellikle resim çerçevesi veya boncuklu çerçeve olarak tanımlanan gizli paneller, yalnızca ince bir gölge çizgisinin görülebilmesi için sıvanır veya cilalanır. Her ikisi de geniş açılım ölçülerinde standart dikdörtgen üniteler olarak üretilmektedir.

Doğru Malzemeyi Seçmek

Malzeme seçimi ağırlığı, dayanıklılığı, maliyeti ve panelin yangın bölmesinde veya nemli odada nasıl davranacağını belirler. Aşağıdaki tablo, toptan ve proje alıcılarına en sık sunduğumuz dört seçeneği özetlemektedir.

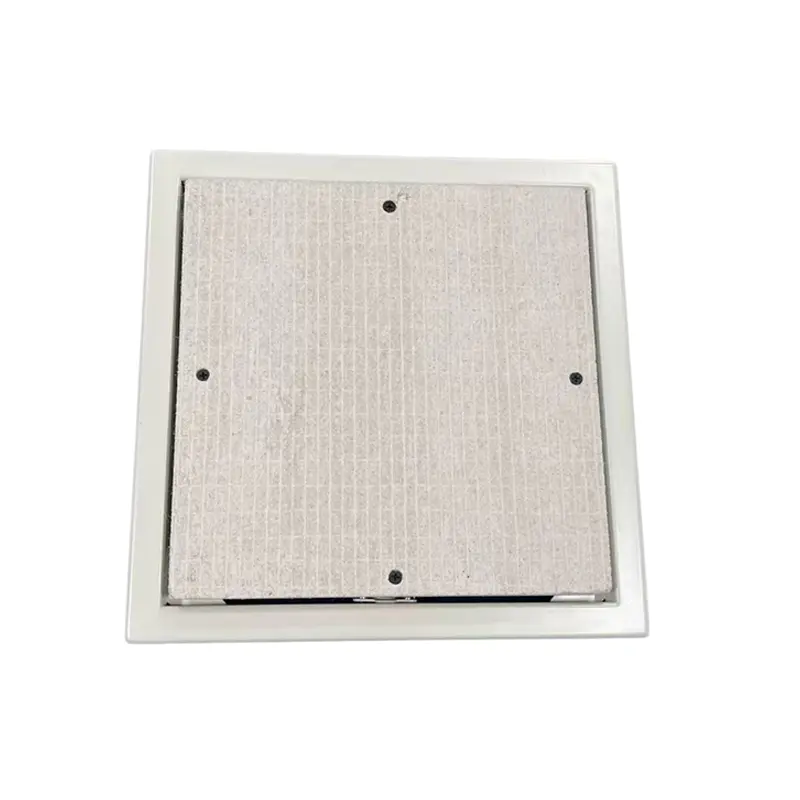

SS-AP001 Erişim Kapısı SS-AP001 Finlandiya sıcak satış erişim kapısı Ürünü Görüntüle →

Çelik, toz kaplamayı kabul etmesi, kilidi güvenilir bir şekilde tutması ve test edilmiş bir yangın düzeneğine yerleştirilebilmesi nedeniyle ticari işler için varsayılan seçim olmaya devam ediyor. Ağırlığın, korozyon direncinin veya temiz mimari kaplamanın daha önemli olduğu durumlarda alüminyum kazanır. Bu ikisini birbiriyle karşılaştırıyorsanız, teknik dökümümüz çelik ve alüminyum erişim panelleri ölçüyü, kaplamaları, yük davranışını ve birim başına maliyeti ayrıntılı olarak kapsar.

Dikdörtgen Erişim Panelini Boyutlandırma

Boyut, çoğu projenin yanlış gittiği noktadır ve neredeyse her zaman aynı nedenden dolayıdır: Panel, içinden geçmesi gereken ekipmanı kimse ölçmeden önce seçilir. Erişim paneli dekoratif kaplama değildir. Bir insan elinin, bir aletin, bir filtrenin veya tüm bir pompa tertibatının içeri girmesine izin vermeli ve o öğenin içeriye girdikten sonra hareket edebilmesi için yeterli boşluk bırakmalıdır.

Bir boyutu düzeltmeden önce bu noktalar üzerinde çalışın:

1. Açıklıktan geçmesi gereken en geniş ve en uzun bileşeni ölçün ve ardından tüm kenarlara çalışma boşluğu ekleyin.
2. Yalıtım, saplamalar ve yüzeye yakın çalışan kanallar da dahil olmak üzere bitmiş yüzün arkasındaki derinliği kontrol edin.
3. Çerçeveler yüzeye monte ve gizli modeller arasında farklılık gösterdiğinden, görünen yüz boyutunu değil, yapısal açıklık boyutunu onaylayın.
4. Kapının açılma veya kaldırma yönüne karar verin ve hiçbir şeyin onu engellemediğinden emin olun.
5. Sıva kalınlığı son görünümü değiştirdiğinden duvar veya tavan oluşumunu kaydedin.

Standart dikdörtgen boyutlar çoğu ihtiyacı karşılar ancak dar toleranslara sahip projeler genellikle özel bir üniteyle sonuçlanır. Referans sayfamız erişim paneli boyutları ve boyutları üretimde üzerinde çalıştığımız ortak modülleri, tolerans aralıklarını ve yapısal açıklık rakamlarını ortaya koyuyor.

Yangın Derecelendirmeleri, Akustik ve Nem

Boyut ve malzeme belirlendikten sonra nihai spesifikasyona üç performans sorusu karar verir.

Yangın performansı

Yangına dayanıklı erişim paneli, yalnızca sertifika eklenmiş çelik bir panel değildir. Bu, çerçeveye, şişen contaya, menteşe ve mandal donanımına ve monte edildiği alt tabakaya bağlıdır; bunların tümü bir sistem olarak birlikte test edilir. Bir saatlik bölme için derecelendirilen paneller, test edilmemiş bir duvara monte edilirlerse veya contası sıvama sırasında hasar görürse bu şekilde performans göstermeyecektir. Sertifikasyon belgelerini proje dosyasıyla birlikte saklayın, çünkü yapı denetimi bunları isteyecektir.

SS-AP111 Yangına Dayanıklı Erişim Paneli YENİ TASARIM YANGINA DAYANIKLI ERİŞİM PANELİ Ürünü Görüntüle →

Akustik performans

Ses yalıtımlı paneller otellerde, hastanelerde ve konut bloklarında önemlidir; yatak odası kapısının üzerindeki panel, tüm bölmenin performansını sessizce bozabilir. Çerçeve çevresinde conta contası ve içi boş bir yaprak yerine katı veya mineral dolgulu bir çekirdek arayın.

Nem ve hijyen

Banyolarda, mutfaklarda ve çalışma odalarında neme dayanıklı bir çekirdek veya kaplamalı metal bir yaprak seçin. Sağlık projeleri için panelin görünümünden ziyade pürüzsüz, kolay silinebilen yüzeyler ve sıkı mandal mekanizması önemlidir.

Alçıpan, Sıva ve Asma Tavanlara Montaj

Açıklık uygun şekilde hazırlandığında panelin takılması kolaydır, hazırlanmadığında ise sinir bozucu olur. Aşağıdaki sıralama kurulum ekiplerine önerdiğimiz sıralamadır.

1. Panelin kendi montaj çiziminden yapısal açıklığı işaretleyin, ardından çizginin içinden hafifçe kesin ve uyacak şekilde kesin.
2. Çerçevenin sabitleneceği sağlam, kare bir alt tabakaya sahip olması için açıklığın etrafına çerçeve veya noggins ekleyin.
3. Çerçeveyi açıklığa sokun, düz ve aynı hizada olduğunu kontrol edin, ardından verilen vidalarla önerilen aralıkta sabitleyin.
4. Gizli paneller için, boncuklu kenarın üzerini sıvayın veya sıvayın ve kapıyı açmadan önce son katın kurumasını bekleyin.
5. Menteşeyi ve mandalı, kapı eşit basınçla kapanacak şekilde ayarlayın, ardından kilidi birkaç kez test edin.
6. Kalan işlemler sırasında paneli koruyun ve koruyucu filmi yalnızca teslim sırasında çıkarın.

Tavan panelleri ekstra ilgiyi hak ediyor çünkü yer çekimi menteşeye karşı çalışıyor ve her mandal yük altında. Daha ağır yapraklar daha güçlü bir çerçeveye ve çoğu durumda bir güvenlik zincirine ihtiyaç duyar.

Dikdörtgen Erişim Panellerinin Kullanıldığı Yerler

Talep şaşırtıcı derecede geniş bir bina yelpazesinden geliyor ve her biri farklı özelliklere öncelik verme eğiliminde.

• Hijyenin, silinebilir yüzeylerin ve güvenilir kilitlemenin önemli olduğu sağlık tesisleri.
• Konuk odası banyolarının sessizliğe, gömme panellere ve çalışma odalarının daha büyük servis açıklıklarına ihtiyaç duyduğu oteller.
• Kanal erişim kapılarının filtre değişimine, damper ayarına ve temizliğe izin verdiği HVAC kurulumları.
• Tavan boşluklarının kabloları, vanaları ve kontrolleri gizlediği ticari ofisler ve perakende.
• Yükselticilerin ve sayaçların periyodik denetim erişimine ihtiyaç duyduğu konut blokları.
• Daha ağır gösterge panellerinin sık açılmayı tolere ettiği endüstriyel tesisler.

SA-AP320 Sürgülü Açık Alüminyum Erişim Paneli SA-AP320 SÜRGÜLÜ AÇIK ALÜMİNYUM ERİŞİM PANELİ Ürünü Görüntüle →

Bunların hepsinde aynı kural geçerlidir: Panel, tasarım aşamasında belirlenmeli, son işlemler tamamlandıktan sonra eklenmemelidir.

Toptan Kaynak Kullanımı, Adedi ve OEM Seçenekleri

İthalatçılar ve distribütörler için ticari sorular genellikle teknik soruları takip eder. Minimum sipariş miktarları malzemeye, kaplamaya ve panelin standart boyutta mı yoksa özel yapım mı olduğuna bağlıdır; Doğal olarak standart galvanizli ünitelerden oluşan bir serinin planlanması, beş boyuttaki karışık toz boyalı renklerden oluşan bir siparişten daha kolaydır.

Kalite kontrol, fabrika ziyaretinin karşılığını aldığı alandır. Sevkiyat öncesi muayenede her iki tarafın da aynı belgeye göre ölçüm yapması için sipariş verilmeden önce muayene aşamalarını, numune alma planını ve kusur standardını yazılı olarak isteyin. Kartonda, etikette veya yaprağın üzerinde kendi markasını isteyen alıcılar, OEM gereksinimlerini erkenden artırmalıdır çünkü kalıplar, baskı plakaları ve ambalaj çizimlerinin tümü teslimat süresini uzatır.

Deqing, Zhejiang'da yaklaşık 30.000 metrekarelik bir tesiste üretim yapıyoruz, ISO 9001 kalite sistemiyle çalışıyoruz ve 90'dan fazla ülkeye gönderim yapıyoruz. Projeniz standart aralıkta olmayan dikdörtgen bir erişim paneline ihtiyaç duyuyorsa mühendislik ekibimiz genellikle boş bir sayfadan başlamak yerine mevcut bir çerçeveyi uyarlayabilir.

Spesifikasyonu İlk Kez Doğru Şekilde Bulmak

Dikdörtgen erişim paneli, koruduğu hizmetlerle karşılaştırıldığında çok düşük maliyetli olmasına rağmen en çok son dakikada seçilen bileşendir. Açılış boyutunu, malzemeyi, yangın veya akustik gereksinimini ve kurulum detayını doğrulamak için tasarım aşamasında bir saat ayırmak, sahada olduğundan çok daha fazla tasarruf sağlayacaktır. Belirli bir duvar yapısına veya bölmeye hangi panelin uygun olduğundan emin değilseniz çizimi ve performans gerekliliklerini bize gönderin; size dürüstçe hangi çerçevelerimizin uyup hangisinin uymadığını söyleyeceğiz.
