Alçıpan Erişim Panelleri: Türleri, Boyutları, Kurulumu ve Yaygın Hatalar

Alçıpan erişim panelleri Sıhhi tesisat vanalarına, elektrik bağlantı kutularına ve HVAC kontrollerine gizli bakım erişimi sağlamak için alçıpan duvarlara veya tavanlara monte edilen gömme montajlı kapılardır. Alt tabaka veya ortam için yanlış panelin belirlenmesi, ticari donanımlarda yeniden çalışmanın en yaygın nedenidir — nemli bir banyoda şişen bir kaplama, büyük boyutlu kaba bir açıklıkta deforme olan bir çerçeve veya standart bir panelin delindiği yangına dayanıklı bir düzeneğin tümü, düzeltmek için tüm çerçevenin çıkarılmasını gerektiren spesifikasyon hatalarıdır. Bu kılavuz, nasıl seçileceğini, kurulacağını ve sonlandırılacağını kapsar. alçıpan erişim panelleri ilk kez doğru şekilde.

Nedir? Alçıpan Erişim Panelleri ve Nerelerde Kullanılır?

A alçıpan erişim paneli - ayrıca denir alçıpan erişim kapısı veya muayene kapağı - bitmiş bir alçı panel yüzeyi ile aynı hizada oturacak şekilde tasarlanmış prefabrik bir çerçeve ve kapı tertibatıdır. Kapı yüzü, çevredeki duvarla eşleşen bir alçı, PVC veya çimento levha kaplaması taşır; böylece panel, kurulumdan sonra etkili bir şekilde görünmez hale gelecek şekilde boyanabilir.

Ticari inşaatlarda, çoğu pazardaki bina kuralları, hizmet altyapısının bitmiş yüzeylerin arkasına gizlendiği yerlerde erişim noktaları gerektirir. Konut ve konaklama projelerinde duş vanalarının arkasındaki banyo duvarlarında, asma tavanların üzerinde ve izolasyon vanalarının arkasındaki mutfak duvarlarında görülürler. Buradaki zorluk, bir tane kurup kurmamak değil; alçıpan tamamlanmadan önce belirli yüzey ve ortam için doğru panel tipini seçmektir.

Alçıpan Erişim Paneli Çeşitleri : Sadece Boyuta Değil Çevreye Göre Seçim Yapmak

Aralarından seçim yapmanın en kullanışlı yolu alçıpan erişim panelleri türleri yalnızca boyuta göre değil, kurulum ortamına ve bitiş gereksinimlerine bağlıdır. İç malzeme ve çerçeve tasarımı, panelin yıllar boyu kullanımda performans gösterip göstermeyeceğini veya aylar içinde arızalanıp arızalanmayacağını belirler.

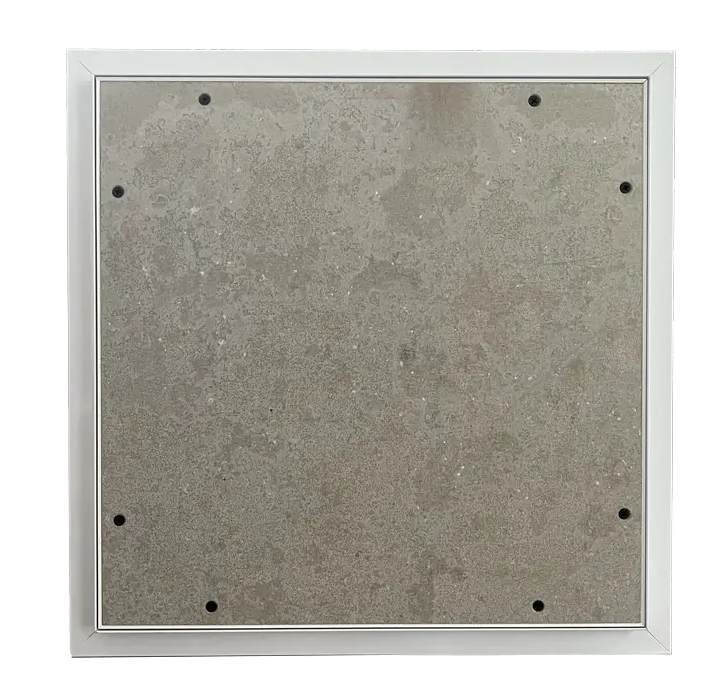

Standart Alçı Kaplama Paneli - Kuru İç Mekan Uygulamaları

Kuru ortamlardaki ticari ofisler, otel koridorları ve konut duvarları için en yaygın olarak belirtilen tip. Alçı panel kaplaması kapı yüzüne yapıştırılır ve çevredeki duvarla birlikte boyanır; görünür bir çerçeve yoktur, ön yüzde herhangi bir donanım yoktur ve kapı ile çerçeve arasında 1-2 mm'lik bir açıklık panelin var olduğunun tek işaretidir. Gizli bir geçmeli kilit veya kamlı anahtar kilidi, görünür herhangi bir mandal mekanizması olmadan kapıyı kapalı tutar. Standart alçıpan profillerine uyacak şekilde 9 mm, 12 mm, 12,5 mm ve 15 mm dolgu kalınlıklarında mevcuttur.

Neme Dayanıklı Kaplama Paneli — Banyolar ve Nemli Alanlar

Standart alçıpan, nemli ortamlarda kurulumdan birkaç ay sonra kapı yüzünden şişer, çatlar ve tabakalara ayrılır. Banyolar, ticari mutfaklar, çamaşır odaları ve ıslak alanlara bitişik herhangi bir duvar, neme dayanıklı bir alçı kaplama gerektirir; çevredeki alçıpan için de geçerli olan aynı spesifikasyon. Alüminyum çerçeve doğası gereği korozyona dayanıklıdır; Kalıcı nemde menteşenin sertleşmesini önlemek için donanımın paslanmaz çelik olduğu onaylanmalıdır. Shunshi'nin neme dayanıklı kaplamalı alüminyum çerçeveli panelleri SA-AP337 , fayanslı ıslak duvar uygulamaları için fayans yapıştırma sistemleriyle uyumlu bir çimento levha dolgusu kullanın.

PVC İç Panel — Yüksek Nemli, Boyasız Ortamlar

Çevreleyen duvar yüzeyinin boyanmayacağı durumlarda (fayanslı veya sızdırmaz duvarlı ticari mutfaklar, havuz üretim odaları veya yemek servisi ortamları) PVC panel kaplama doğru spesifikasyondur. Fabrikada bitirilen PVC yüzey, kurulumdan sonra boyama gerektirmez ve boya programlarının sıkışık olduğu projelerde bitirme süresinden tasarruf sağlar. PVC kaplama panelleri yangına dayanıklı düzenekler için uygun değildir.

Boncuklu Çerçeve Panel – Sıvalı veya Sıvalı Duvarlar

Duvar kaplamasının boyalı alçıpan yerine alçı veya perdahlı kaplama olduğu durumlarda, boncuklu veya delikli bir çerçeve paneli, sıvanın çerçeve flanşının üzerine oturmak yerine çerçeve flanşının içine girmesini sağlar. Sonuç, sıva sonrası tamamen gizlenmiş bir çerçevedir; yalnızca kapı kanadı görünür. Bu, çevredeki kaplamanın sıva olduğu ve standart bir düz flanş panelinin çerçeve kenarında görünür bir basamak oluşturacağı, yenilenen eski ticari binalardaki erişim panelleri için standart spesifikasyondur.

Yangına Dayanıklı Alçıpan Erişim Paneli - Anma Duvar ve Tavan Montajları

nerede alçıpan erişim kapısı Yangına dayanıklı bir duvar veya tavan tertibatına nüfuz etmesi durumunda, panelin, özel tertibat yapısına göre test edilmiş ve onaylanmış uygun bir yangın derecesine sahip olması gerekir. Ortak derecelendirmeler 30, 60, 90 ve 120 dakikadır. Standart bir panelin nominal bir düzeneğe takılması, inceleme sırasında işaretlenecek bir kural ihlalidir ve duvar bittikten sonra bunun düzeltilmesi, tüm çerçevenin çıkarılması ve değiştirilmesi anlamına gelir. Sipariş vermeden önce yangına dayanıklılık gerekliliklerini proje mühendisiyle teyit edin.

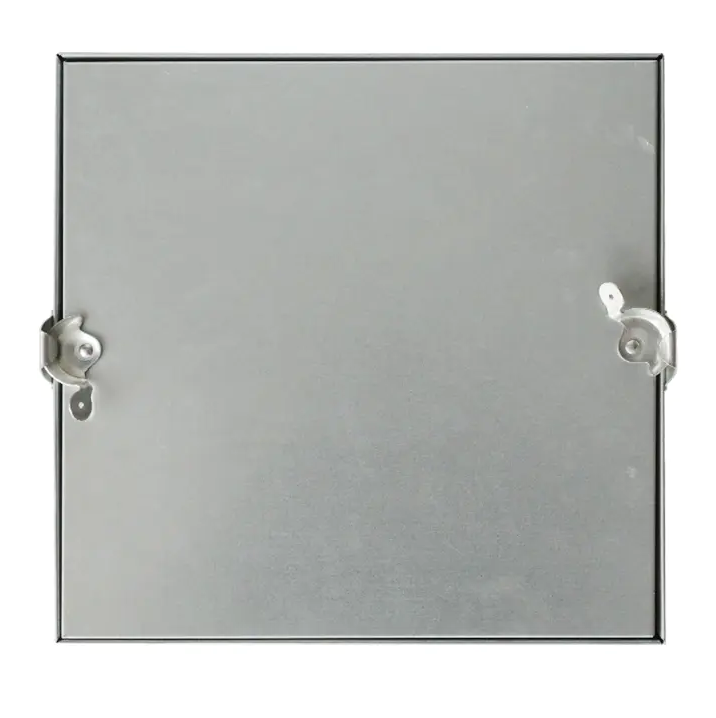

Güvenlik Paneli — Genel Alanlarda Anahtar Kısıtlı Erişim

Panelin halka açık bir alana kurulduğu otellerde, hastanelerde, okullarda ve ticari ofislerde anahtarlı kam kilidi, erişimi yalnızca yetkili personelin erişimine kısıtlar. Umumi bir koridordaki standart bir itmeli mandallı veya tornavida yuvalı panel, izinsiz açılmaya karşı anlamlı bir koruma sağlamaz. Kam anahtar kilitli çelik çerçeveli paneller - örneğin SS-AP210 — bu ortamlar için boyanabilir düz yüzey ve anahtarla sınırlı erişimin doğru kombinasyonunu sağlayın. Kilitleme mekanizmaları ve her birinin ne zaman geçerli olduğu hakkında daha fazla ayrıntı için bkz. tuş kilidi kılavuzlu çelik erişim paneli .

Alçıpan Erişim Paneli Boyutları: Kesmeden Önce Nasıl Seçilir

Alçıpan için erişim paneli 150×150 mm’den 600×600 mm’ye kadar standart ölçülerde uygulamalar mevcuttur. Doğru boyut, mevcut duvar alanına göre değil, panelin arkasındaki bakım görevine göre belirlenir. Bir panel, yalnızca onu görecek kadar değil, bir elin ve arkasındaki bileşeni çalıştırabilecek kadar büyük olmalıdır.

300 × 300 mm en çok sipariş edilen boyuttur ticari alçıpan uygulamalarında. Çok katlı projelerde, bakım görevinin izin verdiği her yerde tek boyutta standartlaştırma birim başına maliyeti azaltır, gönderim paketini basitleştirir ve tesis ekiplerine stokta tek bir yedek SKU sağlar. Farklı uygulamalardaki boyut seçimi mantığının ayrıntılı bir dökümü için bkz. erişim paneli boyutları kılavuzu .

Alçıpan Erişim Paneli Montajı : Sonucu Belirleyen Adımlar

Doğru alçıpan erişim paneli installation Mekanik adımlar 30-60 dakika sürer. Bitirme işlemi, kuruma süresi dahil edildiğinde yarım gün ekler. Kurulum sırasında verilen üç karar, sonucun görünmez mi yoksa gözle görülür şekilde hizasız mı olacağını belirler.

1. Açıklığı işaretlemeden önce çerçeveyi bulun. Panelin nereye yerleştirileceğine karar vermeden önce saplama konumlarını doğrulamak için saplama bulucuyu kullanın. Kaba açıklık saplamaların arasına düşmelidir. Şebeke erişim noktası doğrudan bir saplamanın arkasına düşerse, panelin hafifçe yeniden konumlandırılması gerekir; asla yapısal bir elemanı kesmeyin. Açıklığın yanlarda çerçeve bulunmayan kirişler veya dikmeler arasına düştüğü durumlarda, çerçeveye sağlam bağlantı noktaları sağlamak için kesmeden önce saplamaların arasına çıkıntılı levhalar yerleştirin.
2. İç çerçeve boyutuna kadar kesin. Alçıpandaki kaba açıklık, nominal panel boyutuyla değil, iç çerçeve açıklığıyla eşleşir. Çerçeve flanşı, kesme kenarının her iki yanında 20-25 mm kadar örtüşür. Nominal panel boyutuna kesme, flanşın temiz bir şekilde kapatamayacağı kadar büyük bir delik oluşmasına neden olur. Kurulan spesifik panel için gerekli kaba açılış boyutunu her zaman ürün veri sayfasından doğrulayın.
3. Çerçeveyi yapıştırıcıyla değil vidalarla sabitleyin. Ticari alçıpan erişim panelleri, çerçeve flanşındaki önceden delinmiş deliklerden, alçıpan vidalarıyla çevredeki çerçeveye yapıştırıcıyla değil, sabitlenir. Bakım yükleri altında tekrar tekrar açılıp kapanacak bir panel için yapıştırma yapıştırması yetersizdir. Vidaları aşırı sıkmayın: alüminyum ve hafif çelik çerçeveler aşırı vida basıncı altında deforme olur ve kapının sıkışmasına neden olur.
4. Bitirmeden önce kapı hizalamasını test edin. Çerçeve sabitlendikten sonra kapıyı kapatın ve herhangi bir derz dolgusu uygulamadan önce dört tarafın hiza hizalamasını kontrol edin. Bu, çerçeve konumunun ayarlanabileceği son noktadır. Ayarlanabilir menteşeli panellerde hizalamayı şimdi ayarlayın; son işlemden sonra hizasızlıkların düzeltilmesi çerçevenin tamamının çıkarılmasını gerektirir.
5. Derz bileşiğini iki ince tüylü kat halinde uygulayın. Her katı çerçeve flanşının 100-150 mm ötesine tüyleyin. Kalın bir kat, tüylü kenarda gözle görülür bir çıkıntı oluşturur. Katlar arasında zımparalayın, astarlayın, ardından dolguyu çevredeki duvarla birlikte boyayın. Boyanın kapıyı kapatmasını veya mandal mekanizmasına girmesini önlemek için boyamadan önce kapı-çerçeve arasındaki boşluğu ve mandal yüzeyini maskeleyin.

Tavan kurulumlarında, 300 × 300 mm ve üzeri paneller için çerçeve yerleştirme sırasında paneli destekleyecek ikinci bir kişinin kullanılması önemle tavsiye edilir. Yukarıdan monte edilen 400 × 400 mm'den büyük panellerde, aşağıdan erişildiğinde kapının tamamen açılmasını önlemek için bir emniyet kancasının veya tutma kablosunun gerekli olup olmadığını kontrol edin.

Yaygın Spesifikasyon Hataları ve Bunlardan Nasıl Kaçınılacağı

• Islak alanda standart kaplama. Aylar içinde dolgunun şişmesi, delaminasyonu ve kapının bağlanmasıyla sonuçlanır. Sipariş aşamasından itibaren herhangi bir banyo, mutfak veya nemli ortam için neme dayanıklı veya çimento levha kaplamayı belirtin; yer değişikliği olarak değil.
• Kakma kalınlığı uyumsuzluğu. 15 mm'lik bir alçıpan duvardaki 12 mm'lik bir dolgu gözle görülür şekilde girintili olarak oturur. Sipariş vermeden önce duvar panosunun kalınlığını yerinde doğrulayın. Boyama sonrasında aynı hizada bir sonuç elde etmek için, kapı yüzündeki dolgunun çevredeki levha kalınlığına tam olarak uyması gerekir.
• Yangına dayanıklı montajda standart panel. Denetim sırasında işaretlenecek bir kod ihlali. Sipariş vermeden önce yangına dayanıklılık gerekliliklerini doğrulayın; panel kurulduktan ve ilk inceleme başarısız olduktan sonra değil.
• Çerçeve iç ölçüsü yerine nominal ölçüye göre kesme. Flanşın kapatamayacağı kadar büyük kaba bir açıklık oluşturur. Gerekli kaba açılış boyutunu her zaman ürün veri sayfasından doğrulayın.
• Kapı-çerçeve boşluğunun boyanması. Kapıyı mühürler. Boyamadan önce boşluğu maskeleyin ve boya kurumadan maskeleme bandını çıkarın.

Sıkça Sorulan Sorular

Alçıpan erişim paneli ile standart erişim paneli arasındaki fark nedir?

A alçıpan erişim paneli özellikle alçı panel (alçıpan) yüzeylere montaj için tasarlanmıştır - kapı, çevredeki kaplamaya uyacak şekilde boyanabilen veya fayansla kaplanabilen bir alçı, PVC veya çimento panel kaplaması taşır. Standart bir erişim paneli, kurulumdan sonra görünür kalan düz metal bir kapı yüzü kullanabilir. Panelin tamamlandıktan sonra görünmez olması gereken, bitişe duyarlı ortamlar için bu ayrım önemlidir.

Alçıpan erişim panelleri tavanlara monte edilebilir mi?

Evet. Alçıpan erişim panelleri hem duvarlara hem de tavanlara monte edilir. Tavan kurulumları için çerçevenin sağlam çerçeveye - doğrudan kirişlere veya aralarına yerleştirilmiş çıkıntılı levhalara - sabitlenmesi gerekir. 300 × 300 mm ve üzeri monte edilen panellerde, aşağıdan erişildiğinde kapının tamamen açılmasını önlemek için bir emniyet kancası veya tespit kablosunun belirlenip belirlenmediğini doğrulayın. 300 × 300 mm'nin üzerindeki tüm tavan kurulumları için çerçeve yerleştirme sırasında paneli destekleyecek ikinci bir montajcının kullanılması tavsiye edilir.

Çelik ve alüminyum alçıpan erişim paneli arasında nasıl seçim yapabilirim?

Çelik paneller, yangına dayanıklı montajlar ve maksimum çerçeve sertliği gerektiren yüksek trafikli uygulamalar için doğru spesifikasyondur. Alüminyum paneller daha hafiftir, doğası gereği korozyona dayanıklıdır ve çeliğin ek yüzey koruması gerektireceği tavan kurulumları, banyo duvarları ve kıyı veya nemli ortamlar için tercih edilen seçimdir. Ticari inşaatlardaki çoğu iç duvar ve tavan uygulaması için alüminyum daha pratik özelliktir. Tamamını görün alüminyum erişim paneli seçim kılavuzu Uygulama senaryosuna göre ayrıntılı bir karşılaştırma için.

Kamusal alandaki alçıpan erişim paneli için hangi mandal tipini belirtmeliyim?

Anahtarlı bir kam kilidi, herhangi bir cihaz için doğru özelliktir. alçıpan erişim kapısı halka açık bir koridora, otel misafir odasına, hastane koğuşuna veya okul koridoruna kurulur. Bastırarak açılabilen geçmeli mandal veya tornavida yuvası mandalı erişimi kısıtlamaz ve yalnızca tüm bina sakinlerinin paneli açma yetkisine sahip olduğu yalnızca bakım gerektiren alanlar için uygundur. Mandal tipi, spesifikasyon aşamasında onaylanmalıdır; sipariş verdikten sonra geçmeli mandaldan kam kilidine geçiş, donanım değişimi değil, yeni bir panel gerektirir.

Alçıpan erişim paneli kurulumu ne kadar sürer?

Çerçevenin işaretlenmesi, kesilmesi, takılması ve sabitlenmesinden oluşan mekanik kurulum, standart bir duvar paneli için 30-60 dakika sürer. Bitirme işlemi (iki kat derz macunu, kurutma, zımparalama, astarlama ve boyama), kuruma süresi hesaba katıldığında yarım gün ekler. Kıvrımlı tavan kurulumları, yapısal hazırlık aşamasına 30-45 dakika ekler. Fayanslı kapı yüzlerine sahip ıslak alan kurulumlarında, kapı tam olarak işlevsel hale gelmeden önce yapıştırıcı ve harcın kürlenmesi için fayans döşendikten sonra 24-48 saat gerekir.
