Alçıpan erişim paneli, alçıpan duvar veya tavana aynı hizada monte edilen çıkarılabilir veya menteşeli bir kapıdır ve her seferinde bitmiş alçıpanı kesmeden sıhhi tesisat kapatmalarına, elektrik bağlantı kutularına, HVAC damperlerine veya yapısal bileşenlere ulaşmak için servis edilebilir bir açıklık sağlar. Doğru panel tipini seçmek ve ilk seferde doğru şekilde monte etmek, saatlerce süren onarım işçiliğinden tasarruf etmenizi sağlar ve gelecekteki her servis çağrısında yüksek maliyetli alçıpan hasarını önler.
Sektör tahminlerine göre, kötü yerleştirilmiş veya yanlış boyutta bir erişim paneli servis ziyareti başına ortalama 2-4 saatlik iyileştirme çalışması ekler. Bu kılavuz tüm ana panel kategorilerini, kritik boyutlandırma ve çerçeveleme kurallarını ve müteahhitlerin ve DIY kullanıcılarının her şeyi bir kez doğru yapabilmeleri için eksiksiz bir kurulum adım adım açıklamasını kapsar.
Hangi panel tipinin projenize uygun olduğunu anlamak en önemli karardır. Yanlış seçim boşluklara, tıkırtılara, kod hatalarına veya dar alanlarda açılamayacak panellere yol açar.
Bunlar en yaygın konut panelleridir. Alçıpan boncuk flanşlı metal veya plastik bir çerçeve, çerçeveli kaba bir açıklığa yerleştirilir ve kapının kendisi de bir alçıpan kaplamayı kabul eder, böylece panel çevredeki duvara kusursuz bir şekilde uyum sağlar. Tipik boyutlar 6×6 inç ila 24×24 inç arasında değişir. Kurulumdan sonra boyanan ve neredeyse görünmez bir yüzey oluşturan duvarlar ve tavanlar için en uygunudur.
Gömme paneller, duvar yüzeyiyle tam olarak aynı hizada oturan sağlam metal veya plastik bir kapıya sahiptir. Çeyrek dönüşlü bir tornavida mandalı kapıyı kapalı tutar. Bunlar, görünmez bir yüzeyin hızlı, aletle erişilebilen girişten daha az önemli olduğu ticari binalarda, hizmet odalarında ve mekanik alanlarda yaygındır. Standart ticari boyutlar şunları içerir: 12×12, 14×14 ve 16×16 inç , ancak özel boyutlar yaygın olarak mevcuttur.
Bir erişim açıklığının yangına dayanıklı bir duvara veya tavan tertibatına (örneğin, çok aileli bir binada veya ticari yapıda 1 saatlik veya 2 saatlik anma koridoru duvarı) nüfuz etmesi durumunda yasa gereği zorunlu kılınır. Bu paneller bir UL listesi (UL 10B veya UL 10C gibi) taşır ve tipik olarak şişen contalara sahip 20 kalibre veya daha ağır çelik yapı kullanır. Yangına dayanıklı bir montajda derecelendirilmemiş bir panelin kullanılması, denetimlerin başarısız olmasına ve sorumluluğun ortaya çıkmasına neden olabilecek bir kural ihlalidir.
Termal performansın önemli olduğu dış duvarlarda, çatı arası kapaklarında ve gezinme alanı tavanlarında kullanılır. Yalıtılmış bir çekirdek (genellikle sert poliizosiyanürat veya EPS köpük) kapı paneline bağlanır. Kaliteli yalıtımlı paneller R-10 ile R-20 arasında R değerlerine ulaşır , bina kabuğu bütünlüğünün korunmasına yardımcı olur. Hava sızmasını önlemek için çevre çevresinde sürekli conta contası bulunan panelleri arayın.
Bantlanmış alçıpan yerine kaplama sıvası veya cilalı kaplamalar için tasarlanmıştır. Çerçevenin, sıva şapı görevi gören daha geniş bir dönüş ayağı vardır. Sıvadan sonra sadece ince bir saç çizgisi panelin çevresini açığa çıkarır. Yaş sıva sistemlerinin kullanıldığı tarihi yenileme projeleri için doğru seçimdir.
Bazı uygulamalarda, özellikle de asma tavanların üzerinde veya mekanik kanallarda, menteşesi olmayan, tamamen çıkarılabilir bir panel tercih edilir. Bu paneller bir çerçeveye klipsle veya sürtünmeyle oturur ve tamamen kaldırılarak büyük ekipmanın veya boruların açıklıktan geçmesine olanak tanır. Endüstriyel ve konaklama inşaatlarında yaygındırlar.
Elektrik panoları, gaz kesiciler veya hassas kontroller içeren kamuya açık alanlardaki paneller için, kapıya bir anahtar kilit silindiri veya asma kilit mandalı entegre edilmiştir. Çoğu bina kodu, halkın erişebileceği elektrik muhafazaları için kilitleme panelleri gerektirir. Silindir kilit seçenekleri, ana anahtar sistemleri için standart anahtarlı veya Best/Falcon değiştirilebilir çekirdekleri içerir.
Doğru kaba açılış boyutu ve sağlam çerçeveleme tartışılamaz. Küçük boyutlu veya kare dışı çerçeveye oturan bir panel asla düz kapanmaz veya düzgün şekilde kapanmaz.
Erişim açıklığı, bir kişinin kolunun (veya ideal olarak kişinin üst gövdesinin) bakımı yapılabilecek en derin bileşene ulaşmasını sağlayacak kadar geniş olmalıdır. Pratik bir kural olarak:
Bazı yargı bölgeleri daha büyük minimum boyutlar gerektirdiğinden, her zaman yerel yasa değişikliklerini doğrulayın.
Kaba açıklık, iki saplamanın arasına giriyorsa çift başlıklar ve eşik plakalarıyla veya tek bir dikme bölmesini kesiyorsa sakat saplamalarla ve blokajla çerçevelenmelidir. Kaba açıklık, panelin listelenen kaba açıklık boyutundan ¼ inç ila ½ inç daha büyük olmalıdır Seviye ve çekül ayarına izin vermek için her iki tarafta. Her çerçeveleme elemanında bir seviye ve kare kullanın; 1/8 inç bile çekülden monte edilen bir panel çerçevesi kapanışta bağlanacaktır.
Standart 16 inçlik orta çerçeve, ek çerçeveye ihtiyaç duymadan 14 inç genişliğe kadar panelleri barındırır. 24 inçlik merkez çerçeveleme için, 22 inç genişliğe kadar paneller tek bölmeye sığar. Tek bir bölmeden daha geniş herhangi bir panel, her iki tarafta çift çerçeveleme elemanları gerektirir Duvarın yapısal bütünlüğünü korumak için.
Başlamadan önce her şeyin toplanması, işin ortasında hırdavat mağazasına gitmeyi önler ve işin verimli bir şekilde ilerlemesini sağlar.
| Kategori | Öğe | Notlar |
|---|---|---|
| Kesme aletleri | Salınımlı çok amaçlı alet veya alçıpan jab testere | Salınımlı alet, çerçevenin yakınında daha temiz kesimler sağlar |
| Ölçme | Mezura, çerçeveleme karesi, seviye | Duvar panelleri için 4 fitlik seviye; tavan için torpido seviyesi |
| Sabitleme | Alçıpan vidaları (½" alçıpan için 1-5/8"), matkap/tornavida | Metal çerçeveleme için ince dişli vidalar kullanın |
| Bitirme | Derz bileşiği, örgü bant, köşe boncuğu | Yalnızca damak flanşlı paneller için |
| Güvenlik | Güvenlik glasses, dust mask (N95), gloves | Alçı keserken gereklidir |
| Panel donanımı | Erişim paneli (doğru tip ve boyut) | Yangına dayanıklı duvar varsa UL listesini doğrulayın |

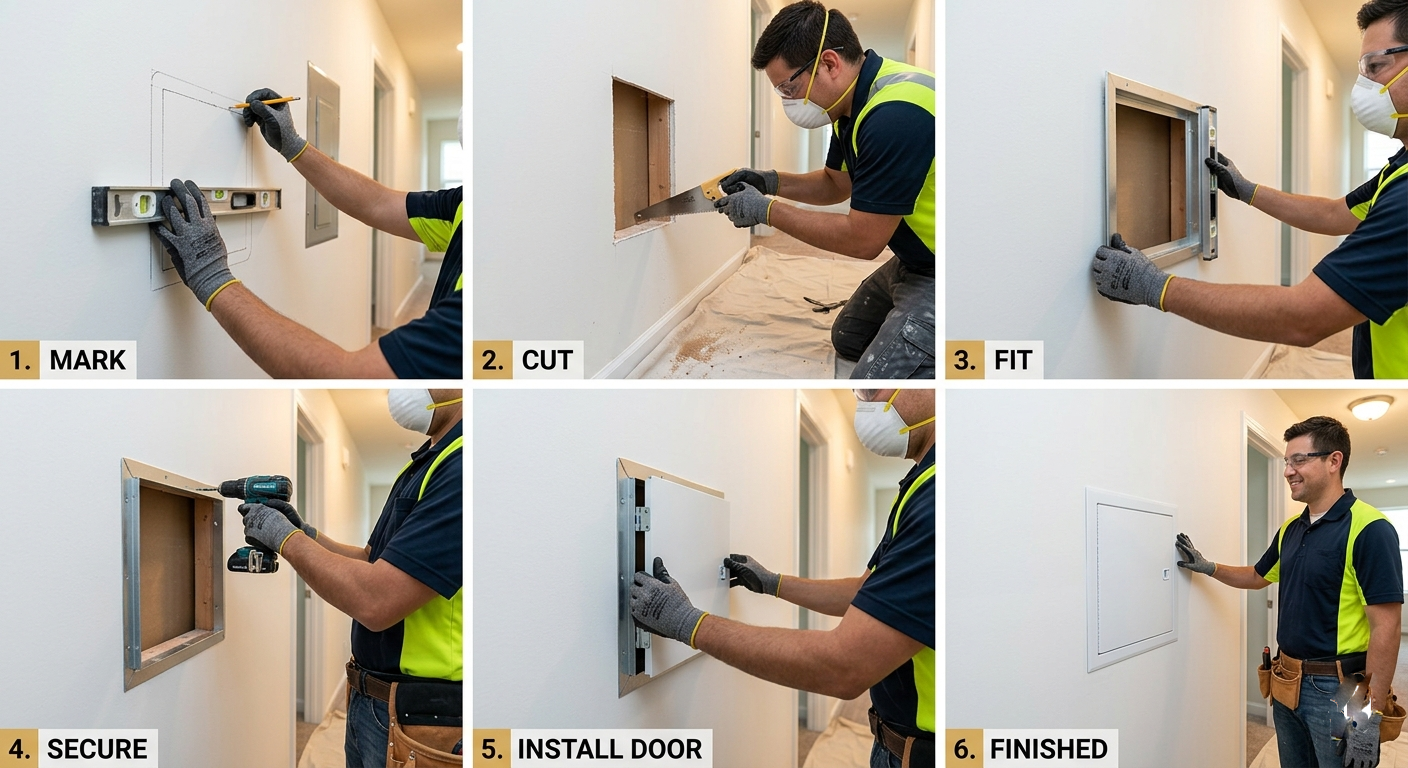

Bu adımları sırasıyla uygulayın. Özellikle düzen ve çerçevelemede ileri atlamak, yanlış hizalanmış panellerin ve geri aramaların ana nedenidir.
Planlanan kesim bölgesinden canlı kablo, boru veya kanal geçmediğini doğrulamak için bir saplama bulucu ve temassız voltaj test cihazı kullanın. Hedef bileşenin merkezini işaretleyin, ardından bir kalem ve çerçeveleme karesi ile kaba açıklık boyutlarını düzenleyin. Kesmeden önce ölçümleri iki kez kontrol edin. Canlı kabloları veya bakır besleme hatlarını kesmek tehlikeli ve pahalıdır.
Açıklık mevcut bir dikme bölmesinin içine düşerse, önce o bölmedeki alçıpanı kesin (bunu panelle değiştireceksiniz). Yatay blokajı (tipik olarak 2x4 kereste) amaçlanan açıklığın üstüne ve altına, yan saplamalar arasına çivilenmiş veya vidalanmış şekilde takın. Panel birden fazla saplama yuvasını kapsıyorsa, her iki tarafa bir kral saplama ve kesici saplama ekleyin ve üstte ve altta çift başlıkları takın. Tüm çerçeveleme elemanları mevcut saplamaların yüzü ile aynı hizada olmalıdır Böylece panel çerçevesi düz durur.
Alçıpanı yerleşim çizgileriniz boyunca bir maket bıçağıyla çizin, ardından bir testere veya salınımlı aletle kesin. Temiz, desteklenen bir kenar oluşturmak için bıçağı çerçeveye karşı sıkı tutun. Kesilen parçayı çıkarın. Açıklığın kenarları boyunca alçıpanın kenarı desteklenmiyorsa (arkasında saplama yok), panel çerçevesine sabitlenecek bir şey sağlamak için 2x4'lük bir destek bloğu ekleyin.
Panel çerçevesini açıklığa doğru kaydırın. Boncuklu flanş panelleri için flanş, alçıpanın yüzünü her taraftan ¾ inç kadar üst üste getirecektir. Çerçeveyi seviye ve çekül açısından kontrol edin; gerekirse şimleri ayarlayın. Çerçeveyi, önceden delinmiş deliklerden, verilen vidaları kullanarak çerçeveye sabitleyin veya Maksimum 8 inç aralıklarla 1-5/8 inç alçıpan vidaları . Plastik çerçevelerdeki vidaları aşırı sıkmayın, aksi takdirde çerçeve eğilir ve kapının aynı hizada kapanması önlenir.
Her köşeye örgü bant yerleştirerek boncuk flanşının üzerine ince bir kat çok amaçlı derz bileşiği uygulayın. Görünmez bir geçiş için bileşiği flanş kenarının 6-8 inç ötesine kadar tüylendirin. İlk kat tamamen kuruduktan sonra (genellikle 24 saat) ikinci katı uygulayın. Astarlamadan önce 120 kum ile hafifçe zımparalayın. Üç ince kat her zaman bir kalın kattan daha düz bir sonuç verir.
Bitmiş alçıpan ve flanş alanını boyamadan önce PVA alçıpan astarı ile astarlayın. Alçıpan geçme kapılı paneller için, kapı çerçevesi girintisine uyacak şekilde ½ inçlik bir alçıpan parçasını kesin, bunu sağlanan klipsler veya yapıştırıcıyla sabitleyin ve ek parçanın yüzünü duvara uyacak şekilde bitirin. Kapıyı menteşelerine asın veya çerçevesine yerleştirin ve mandalın düzgün çalışıp çalışmadığını test edin. Kapı yüzü çevredeki duvar yüzeyinin 1/16 inç yakınında oturmalıdır —daha fazla boşluk görünüyorsa bu bir çerçeveleme veya kurulum hatası olduğunu gösterir.
Yangına dayanıklı bir erişim panelinin kurulumu, standart kurulumun ötesinde ekstra adımlar içerir. UL kurulum talimatlarına uyulmaması, tüm duvar tertibatının listesini ve yangına dayanıklılık derecesini tam olarak geçersiz kılar.
Çoğu yargı bölgesi, yangına dayanıklı erişim panelleri için IBC Bölüm 716'yı takip eder. Derecelendirilmiş bir düzeneğe monte etmeden önce daima Yargı Yetkisine Sahip Otorite (AHJ) ile onaylayın.
| hata | Sonuç | Önleme |
|---|---|---|
| Kaba açıklık çok büyük kesilmiş | Panel çerçevesinin desteği yoktur; esner ve başarısız olur | Panel RO spesifikasyonunu hassas bir şekilde ölçün; aşırı kesilmişse engelleme ekleyin |
| Çerçeve tesisatın dışına monte edildi | Kapı bir tarafta sıkışıyor veya boşluklar bırakıyor | Her vidadan önce seviyeyi/şakülleri kontrol edin; gerektiği gibi şim |
| Yangına dayanıklı duvarda derecelendirilmemiş panel kullanılması | Kod ihlali; başarısız denetim | Panel sipariş etmeden önce duvar montaj derecesini belirleyin |
| Plastik çerçeve vidalarının aşırı sıkılması | Çerçeve yayları; kapı düz kapanmıyor | Sıkıncaya kadar elle sıkın; plastiğe güçle sürüş yok |
| Bitirme compound over moving parts | Menteşe veya mandal boyalı kapalı | Bitirme sırasında kapı boşluğunu boyacı bandıyla maskeleyin |
| Tavan panelleri için yetersiz engelleme | Panel sarkmaları; bağlantı elemanları alçıpandan çekilir | Tavan açıklığının dört tarafı da çerçeveye dayanmalıdır |
Her iki malzeme de doğru uygulamada iyi çalışır. Karar yükleme, çevre ve son kalite gereksinimlerine göre verilir.
Çelik çerçeveler ticari, yangına dayanıklı ve yüksek trafikli uygulamalar için profesyonel standarttır. 16 kalibrelik soğuk haddelenmiş çelik, tesadüfi darbeleri esnemeden karşılar. Galvanizli veya toz boyalı kaplamalar, duş duvarlarının arkası veya mekanik odalar gibi nemli ortamlarda korozyona karşı dayanıklıdır. Çerçeve yanlış hizalaması bir bağlantı noktası gerektiriyorsa, metal çerçeveler aynı zamanda alçıpan ankrajlarını daha güvenilir bir şekilde kabul eder.
ABS plastik paneller daha hafiftir, daha ucuzdur ve paslanmazdır; bu da onları banyo ve çamaşır odaları gibi yüksek nemli konut uygulamaları için uygun kılar. Yangına dayanıklı düzenekler veya 12x12 inçten büyük tavanlar için uygun değildirler. Daha düşük yapısal sertlik nedeniyle. Plastik çerçeveler tek kişilik kurulum için daha kolaydır çünkü eşdeğer çelik panellerden önemli ölçüde daha hafiftirler.
Tavan kurulumları, duvar panelleriyle aynı temel adımları takip eder ancak benzersiz zorluklar sunar: Yer çekimi aleyhinize çalışır ve panel, onlarca yıl boyunca kendi ağırlığını güvenilir bir şekilde desteklemelidir.
Düzgün monte edilmiş bir alçıpan erişim paneli minimum düzeyde bakım gerektirir, ancak hızlı bir yıllık kontrol, küçük sorunların pahalı sorunlara dönüşmesini önler.
| Başvuru | Önerilen Panel Tipi | Temel Özellikler |
|---|---|---|
| Konut banyo sıhhi tesisat | Boncuklu flanşlı alçıpan kaplama veya ABS gömme panel | Minimum 12×12"; neme dayanıklı çerçeve |
| Elektrik bağlantı kutusu (konut) | Boncuklu flanş veya gömme panel | Minimum 14×14"; NEC 314.29 uyumlu |
| Yangına dayanıklı koridor duvarı (ticari) | UL listesinde yer alan yangına dayanıklı çelik panel | Duvar montajının saatlik derecelendirmesini eşleştirin; 20 kalibre min. |
| Dış duvar / tavan arası kapağı | Yalıtımlı erişim paneli veya kapak | Minimum R-10; sürekli conta contası |
| Kamuya açık hizmet alanı | Kilitli çelik panel | Anahtar silindiri veya asma kilit çengeli; 16 kalibre min. |
| Kaplama alçı duvar | Sıva durdurucu (çamur girme) paneli | Geniş flanşlı çerçeve; sıva sistemi ile uyumlu |
| Endüstriyel mekanik odası | Klips çerçeveli çıkarılabilir panel | Tam kaldırma yeteneği; ağır çelik |
